Назначение
Источник бесперебойного питания SKAT-12-6.0-DIN (СКАТ ИБП-12/6-DIN) предназначен для электропитания радиоэлектронной аппаратуры номинальным напряжением 12 В. Область применения: питание систем охранно-пожарной сигнализации, контроля и управления доступом, видеонаблюдения, устройств автоматики, домофонов, телекоммуникационного оборудования и др.
Устройство и работа изделия
Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки и осуществляет заряд внешней АКБ (при наличии). При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ (при наличии). При этом светодиодный индикатор «ВЫХОД» светится красным цветом, указывая на наличие выходного напряжения. Конструктивно изделие представляет собой печатную плату, расположенную в пластиковом корпусе, предназначенном для установки на 35 мм DIN-рейку.
Преимущества источника бесперебойного питания SKAT-12-6.0-DIN (СКАТ ИБП-12/6-DIN)
.png "Источник бесперебойного питания SKAT-12-6,0 DIN (СКАТ ИБП-12/6-DIN). Изображение 1"){kind=icon} | широкий диапазон сетевого напряжения | .png "Источник бесперебойного питания SKAT-12-6,0 DIN (СКАТ ИБП-12/6-DIN). Изображение 1"){kind=icon} | высокая точность и стабильность | .png "Источник бесперебойного питания SKAT-12-6,0 DIN (СКАТ ИБП-12/6-DIN). Изображение 1"){kind=icon} | защита выхода от КЗ и перегрузки |
.png "Источник бесперебойного питания SKAT-12-6,0 DIN (СКАТ ИБП-12/6-DIN). Изображение 1"){kind=icon} | защита АКБ от глубокого разряда | .png "Источник бесперебойного питания SKAT-12-6,0 DIN (СКАТ ИБП-12/6-DIN). Изображение 1"){kind=icon} | надежный запуск «тяжелых» нагрузок | .png "Источник бесперебойного питания SKAT-12-6,0 DIN (СКАТ ИБП-12/6-DIN). Изображение 1"){kind=icon} | разъемные клеммные колодки для подключения |
Напряжение питающей сети ~220 В, 50±1 Гц, В | 160…250 |
Выходное напряжение DC режимы: ОСНОВНОЙ (РЕЗЕРВ), В | 12,5 (10,5)…14,0 (14,0) |
Макс. ток нагрузки в режимах ОСНОВНОЙ (РЕЗЕРВ), А | 5 (6) |
Ток заряда АКБ, А | 0,9…1,1 |
Потребляемый ток от АКБ без нагрузки и сети ~220 В (реж. РЕЗЕРВ), мА,< | 50 |
Потребляемая мощность от сети без нагрузки и АКБ, ВА, < | 5 |
Напряжение отключения АКБ для защиты от глубокого разряда (реж. РЕЗЕРВ), В | 10,5…11,0 |
Пульсации при макс. токе нагрузки и заряда, мВ | 150 |
Ёмкость(количество) АКБ 12В, Ач (шт.) | 7 (1) |
Размеры ШхГхВ без упаковки, мм | 139х89х66 |
Размеры ШхГхВ в упаковке, мм | 152х105х71 |
Масса, НЕТТО (БРУТТО), кг, < | 0,35 (0,4) |
Диапазон рабочих температур, °С | -10…+40 |
Отн. влажн. воздуха при 25 °С, %, < | 80 |
Оболочка по ГОСТ 14254 | IP20 |
Вас также может заинтересовать:
- 220 В, 3000 ВА (2700 Вт), Online, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, ЖК-дисплей. Встроенный АКБ 9 Ач, 6 шт, время резерва — 5 мин. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса. Возможность подключения SNMP-модулей DL 801 и DA 806. Функция удалённого аварийного отключения выходного напряжения (EPO). Корпус под 19" шкаф, высота 2U или настольная установка.
- Расширенная гарантия.
- 12 В, 4 А
- Пластиковый корпус с креплением на DIN-рейку
- Внешняя АКБ от 17 до 26 Ач
- Габариты: 139х89х66
- Расширенная гарантия
- 12 В, 4 А
- Пластиковый корпус под АКБ 7 Ач
- Защита АКБ, защита выхода от КЗ и перегрузки
- Расширенная гарантия
- 48 В, 9 А
- Металлический корпус под 4 АКБ 17 Ач
- Расширенная гарантия
- 12 В, 1 А
- Пластиковый корпус с креплением на DIN-рейку
- Встроенная Li-ion АКБ 5,2 Ач (7,4 В)
- Габариты: 139х89х65
- Гарантия на весь срок службы
Источник бесперебойного питания PSU 24V-2 net
- 10000 ВА / 9000 Вт
- Технология ИБП: On-line
- Коммутационный 19” шкаф высотой 42U
- Место под 20 шт. внешних АКБ емкостью 40 – 80 Ач (в комплект не входят)
- Встроенный SNMP-модуль для мониторинга и управления ИБП по сети
- Расширенная гарантия

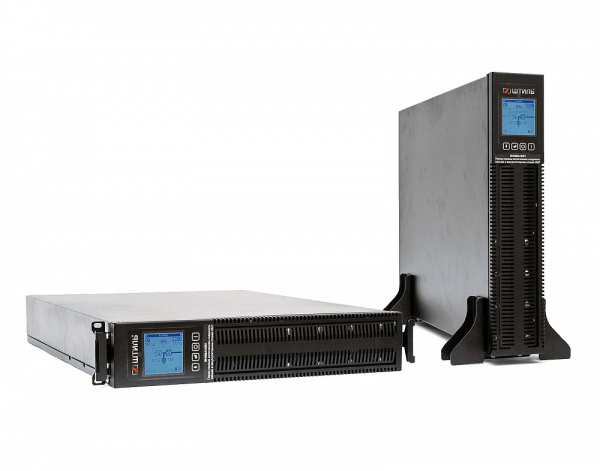

- 220 В, 1000 ВА (900 Вт), Online, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, ЖК-дисплей, необходимое кол-во АКБ для работы – 2 шт. ёмкостью 40–120 Ач. Ток заряда АКБ – 6 А. Три варианта напряжения в одном блоке: 12 В, 5 А пост., 24 В, 5 А переменного, 220 В переменного. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса. Функция удалённого аварийного отключения выходного напряжения (EPO). Корпус под 19" шкаф, высота 2U или настольная установка.
