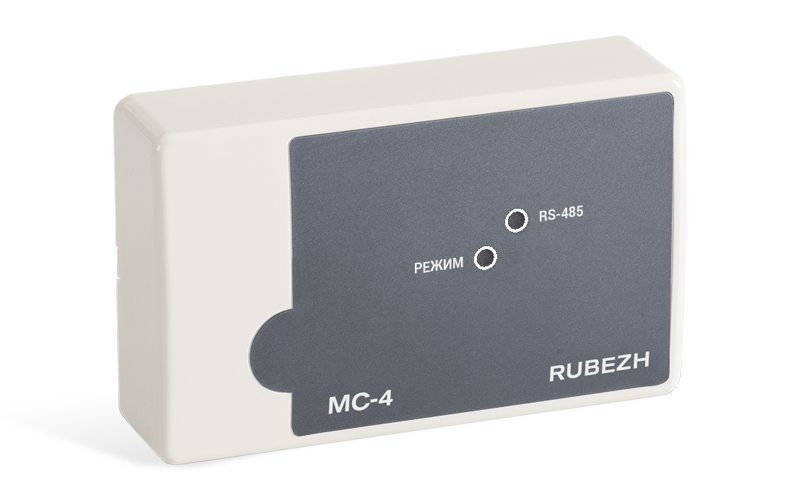

Модуль сопряжения МС-4 предназначен для интеграции адресной системы тм Рубеж с системой передачи извещений по GSM каналам Navigard, а так же с объектовой панелью «Союз-GSM» C.Nord (GSM / Ethernet).
Модуль сопряжения МС-4 осуществляет сбор событий адресных приемно-контрольных приборов ТМ RUBEZH и доставку их до объектовых панелей Navigard и C.Nord.
Подключение оборудования Navigard. Выход приемно-контрольного прибора адресной системы ТМ RUBEZH подключается к входу модуля сопряжения МС-4 по интерфейсу RS-485. Модуль сопряжения МС-4 преобразует полученные данные от ППКП тм РУБЕЖ и передает их передатчику NV2050, который, в свою очередь, передает сигналы на приемник NV DG 2010 или NVC DG 3220 мониторинговой станции.
Подключение оборудования C.Nord. Выход приемно-контрольного прибора адресной системы тм Рубеж подключается к входу модуля сопряжения МС-4 по интерфейсу RS-485. Модуль сопряжения МС-4 преобразует полученные данные от ППКП ТМ RUBEZH и передает их передатчику «Союз-GSM», который, в свою очередь, передает сигналы по GSM / Ethernet каналам в пультовое ПО «Центр охраны», откуда в последующем может быть реализована трансляция сообщений о состоянии системы в виде СМС сообщений.
| Питание | от USB ПК; От источника питания |
| Напряжение питания, В | 12 |
| Ток потребления при питании 12 В, мА, не более | 150 |
| Интерфейсы для обмена информацией | USB; RS-485; Интерфейс связи с GSM-модемом |
| Длина кабеля интерфейса RS485, м, не более | 1000 |
| Длина кабеля интерфейса USB, м, не более | 2 |
| Степень защиты оболочки | IP30 |
| Ширина, мм, не более | 125 |
| Высота, мм, не более | 78 |
| Глубина, мм, не более | 37 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +40 |
| Питание | от USB ПК; От источника питания |
| Напряжение питания, В | 12 |
| Ток потребления при питании 12 В, мА, не более | 150 |
| Интерфейсы для обмена информацией | USB; RS-485; Интерфейс связи с GSM-модемом |
| Длина кабеля интерфейса RS485, м, не более | 1000 |
| Длина кабеля интерфейса USB, м, не более | 2 |
| Рабочий диапазон температур | от 0 до плюс 40°С |
| Степень защиты оболочки | IР20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 125 |
| Высота, мм, не более | 84 |
| Глубина, мм, не более | 37 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +40 |
