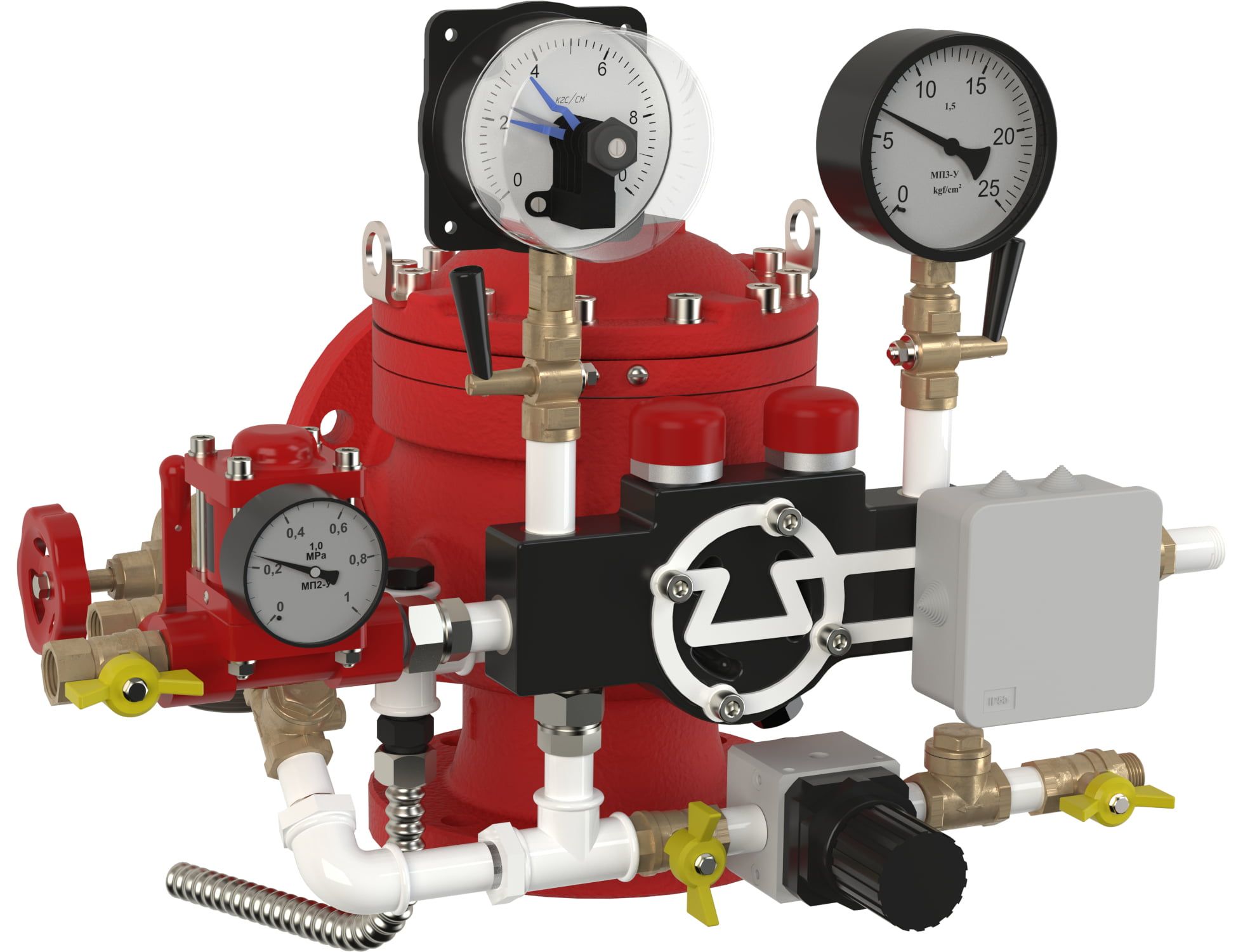

Узел управления спринклерный воздушный в комплекте с акселератором УУ-С100/1,6Вз-ВФ.О4 -01
Узел управления спринклерный воздушный с номинальным диаметром DN 100 или 150 предназначен для работы в установках водяного и пенного пожаротушения, осуществляет подачу огнетушащей жидкости, выдает сигнал для формирования командного импульса на управление элементами пожарной автоматики (насосами, системой оповещения, отключением вентиляторов и технологического оборудования и др.), а также контролирует состояние и проверяет работоспособность указанных установок в процессе эксплуатации.
На видео представлен принцип работы узла управления в составе установок пожаротушения.
Монтаж узла управления осуществляется по схемам, приведенным в руководстве по эксплуатации.
- исполнение 00 – обычного исполнения (без акселератора);
- исполнение 01 – с акселератором. Акселератор позволяет сократить время срабатывания УУ до 1 сек. Также допускается замена акселератора на электроклапан;
- Выдача электросигнала для управления насосом и на пульт центрального наблюдения.
- Выдача сигнала о снижении давления ниже установленного уровня.
- Обслуживание УУ без необходимости демонтажа из системы пожаротушения.
- Компактность обвязки УУ.
Узлы управления спринклерные воздушные применяются на объектах, как с положительными, так и с отрицательными температурами.
Компрессор не входит в стандартную и дополнительную комплектацию.
Подбор характеристик компрессора осуществляется исходя из расчетных параметров секции и с учетом правил нормативной документации по проектированию СП 485.1311500.2020:
- инерционность установки – не более 180 с;
- заполнение секции АУП воздухом до рабочего давления – не более 1 часа.
Для подбора компрессора рекомендуем использовать следующую формулу:
Q=28VP, где
Q – производительность, л/мин.,
V – объем воздушной секции, м3,
P – рабочее давление, атм.
При проектировании спринклерных воздушных установок пожаротушения предлагаем использовать:
Калькулятор расчета и определения оптимального состава оборудования
Для монтажа узла управления рекомендуем приобрести комплект крепежных деталей.
Монтажное Положение | Угловой |
Тип Системы | Спринклерная воздушная |
Исполнение | С акселератором |
Номинальный Диаметр | DN 100 |
Рабочее Положение | Вертикальное, фланцевый |
